Какая самая важная деталь велосипеда? Конечно же, это колесо. Не имеет значения, о каком типе велосипеда мы говорим, в какой ценовой категории он находится - никакой из них без колес представить просто невозможно. А что отвечает непосредственно за вращение колес? Совершенно верно, это именно втулки. Чем качественнее они будут - тем лучше у велосипеда будет "накатистость", что в свою очередь и влияет на его КПД. Также втулки ответственны за правильное и равномерное распределение радиальных и круговых нагрузок, равномерное вращение колеса еще порой – остановку велосипеда или переключение скоростей. Так как этот элемент очевидно важен - поговорим о нем детальнее.
Как устроены велосипедные втулки:
Самыми главными в жизни веловтулки являются подшипники качения – это такие детали шариковые, используемые для того, чтобы на корпус детали передать крутящий момент от оси и, как следствие, вращать колеса. На сегодняшний день существуют три самых распространенных вида подшипника качения, применяемых в велоиндустрии: шариковая насыпь, промышленные или закрытые, а также сепараторные.

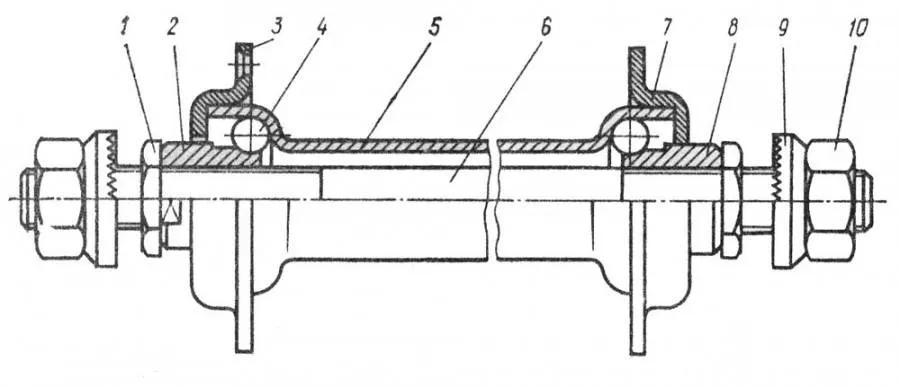

Устройство передней втулки выглядит следующим образом:
1 — контргайка;
2, 8 — конуса;
3, 7 — фланцы;
4 — набор шариков подшипника;
5 — корпус;
9 — шайба;
10 — гайка или эксцентрик;
Стоит отметить, что в "велоконях" всех типов и разновидностей втулки подобны по своему строению. Естественно, различия могут заключаться в используемом материале при их производстве, степени защиты, весе, запасе прочности, ходовом ресурсе и долговечности.
Если сравнивать передние втулки и задние, то по конструкции они проще, потому как попадает на них, как и на весь перед велосипеда, меньше динамической нагрузки. Еще сложность заднего механизма сводится к тому, что там есть возможность свободного хода, это не касается fix-байков. Данным образом подтверждается факт того, что в ремонте и периодическом обслуживании втулки передние менее прихотливы.
Теперь давайте подробнее остановимся на разных видах втулок и их особом устройстве. Если говорить о типе производства, то они могут быть штампованными, литыми либо точечными. Штампованными и точечными укомплектовано большинство современных велосипедов. Точечные выделяются следом в виде спирали на поверхности с внешней стороны. Что касается литых, то их ставят на модели для новичков, на подростковые и модели для детей, потому что они менее прочные и больше весят.
Для производства корпусов втулок используются следующие материалы: титан и алюминий - для точечных и литых, сталь - для штампованных. Кроме этого, бывают втулки, корпуса у которых сделаны из карбона - так велосипед становится значительно легче, ведь вес карбоновой втулки (которая при этом не уступает по прочности другим) равен 49 граммам, а алюминиевые при этом весят 245 грамм.
Оси втулок производятся в основном из алюминия и стали, иногда еще из титана. Диаметр у них возможен различный.
Выделим самые часто встречающиеся размеры осей:
Таблица стандартов осей для передних втулок
9мм*100 мм |
Самый распространенный в использовани вариант. |
15мм*110 мм |
Встречается в трейловых и кросскантрийных велосипедах, сама по себе полая, имеет эксцентриковый зажим. |
20мм*110 мм |
Встречается на моделях для занятий экстремальным спортом, тоже полая. Крепится может болтами - лучше выдерживает большие нагрузки. Что касается эксцентрикового зажима - так ставить и снимать быстрее. |
20мм*110 мм |
Встречается на фэтбайках. |
Таблица стандартов осей для втулок задних
10мм*130 мм |
Встречается на велосипедах шоссейных. |
10мм*135 мм |
Встречается практически во всех новых моделях, очень широко используемый размер. |
10мм*120 мм |
Для гоночных трековых моделей. |
12мм*150 мм |
Используется на моделях, произведенных для экстремального спорта. |
10мм*170 мм |
Ставится на фэтбайках. |
Диаметр оси любой втулки определяет такие характеристики соединения, как жесткость и прочность: чем он больше - тем большие параметры предусмотрены могут быть. Это влияет в то же время и на совокупный вес. Кроме этого, для снятия колеса с такой осью необходимы большие затраты по времени и усилия.
Зачастую задние втулки являются ассиметричными, чтобы на них можно быть ставить кассеты. По этой причине правый фланец располагается к середине ближе и его спицы короче с правой стороны на несколько миллиметров. Этот факт необходимо учитывать при спицовке колеса.
Теперь остановимся на подшипниках - важной детали втулок. Сейчас чаще можно встретить втулки, имеющие насыпные подшипники, а с сепараторными - реже. Их распространение объясняется высоким ходовым ресурсом и простотой производства, а также по мере износа их легко регулировать и перебирать. Такой известный производитель в велоиндустрии, как Shimano, использует исключительно те веловтулки, которые имеют насыпные подшипники.
Втулки, имеющие радиальные промышленные подшипники, являются менее распространенными. Если сравнить их со стандартными шарикоподшипниковыми системами, то они не нуждаются в разборке и при установке очень просты. Такие подшипники способны сильно увеличить ходовой ресурс детали, имеют лучшие показатели пыле- и влагозащиты за счет более высокого КПД и меньшего сопротивления качению. Однако это сильно влияет на вес запчасти, так как вес закрытых систем больше, как и корпус втулки для них. Встречается такой тип в тех велосипедах в большей степени, которые используются в экстремальных видах спорта.
Разновидности задних втулок и их отличия
Как уже говорили выше - на задних колесах более сложные осевые, нежели на передних. Помимо этого, у втулок имеются особые вставки под трещотку, кассету и тормозные диски. На тех моделях велосипедов, где имеется планетарное переключение передач, втулки сзади представляют собой шестеренчатые системы, которые по сложности вполне можно сравнить с автомобильной коробкой передач. На сегодняшних ситибайках и СССРовских великах (классика) у втулок сзади еще есть тормозные механизмы.

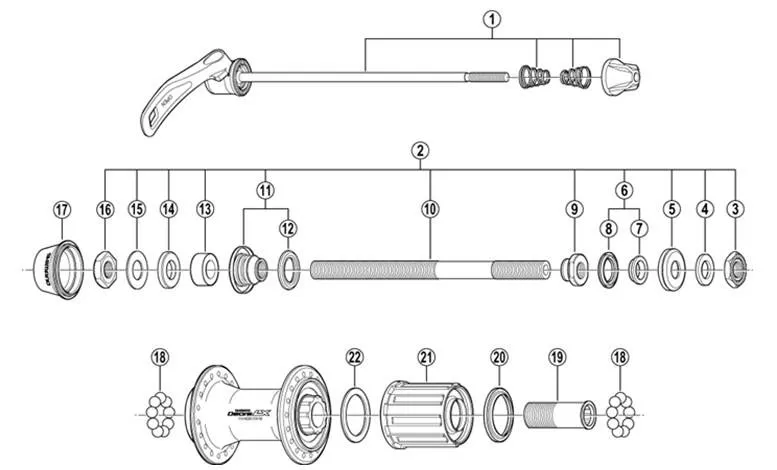

Задняя втулка выглядит следующим образом:
1 –эксцентрик;
2 - сборка деталей на оси втулки;
3, 15 –контргайки;
4, 5, 7, 13, 14 –шайбы;
8, 12 - уплотнительные кольца;
9, 11 - конуса подшипников;
10 –ось;
16 –пыльник;
17 - полый болт крепления барабана втулки к корпусу;
18 - набор шариков подшипника;
19 - барабан ("орех");
20 –шайба;
Виды задних веловтулок по строению:
-
классический вариант, имеющий крепление под трещотку или кассету. На многих моделях еще есть крепление для тормозного диска, т.е. ротора;
-
червячная;
-
планетарная;
-
с фиксированной передачей, свободный ход отсутствует;
-
flip-flop.
Планетарная втулка представляет собой деталь, способную вызывать у велолюбителей массу интереса. Ее корпус вмещает в себя всю трансмиссию многоступенчатую, поэтому частая регулировка и настройка ей не нужна, у нее отличный ходовой ресурс и 100%-я защита от плохих условий погоды. Очень важный момент: когда есть планетарная втулка - передачи могут быть переключены даже стоя на месте, но на ряду с этими достоинствами стоит отметить больший размер и вес этой детали.
Червячный тип втулок ставится на велосипедах с одной скоростью. Главное различие заключается в том, что торможение осуществляется при обратном ходе педалей. Частое обслуживание таким втулкам не требуется - они имеют герметичный корпус с обилием смазки, поэтому являются еще и достаточно долговечными.
Поклонники fixed велосипедов безумно любят втулки с отсутствующим свободным ходом, обеспечивающие кручение педалей непрерывно во время движения.
Двухзвездочные или flip-flop втулки являются такой системой, позволяющей колесу разворачиваться аж на 180 градусов. С обоих концов имеются крепления под звезды, где могут быть размещены 2 звезды с разным диаметром. Необходимый размер звездочки определяется с учетом предполагаемых возможных условий езды. Помимо этого, у таких втулок может быть одновременно как возможность фиксированного, так и свободного хода - "велоконь" может выполнять роль как односкоростного, так и имеющего фиксированную передачу.
Еще одна экзотическая разновидность - амортизационная втулка. Она достаточно много весит, ее конструкция сложна и использовать ее повсеместно просто нецелесообразно, так как выполнение непосредственно амортизационных функций у нее весьма посредственное. Осуществляется такая амортизация здесь следующим образом: втулка двигается по направляющей скобе на оси, в свободном пространстве у нее - упругий элемент, поглощающий вибрации, являясь одновременно пружиной и демпфером. Сильных амортизационных способностей нет, поэтому и малоизвестны такие втулки.
Есть различия втулок и по типу крепления задних звезд. Есть резьбовой и шлицевой тип. Первый из велопроизводства постепенно уходит, так как имеется много минусов у резьбового соединения втулки: во время установки легко сорвать резьбу, малая жесткость и прочность, неравномерный износ механизма и самих звезд, много потерь энергии в узле. Установка таких задних звезд осуществляется из-за дешевизны и простоты производства.
Что касается шлицевого соединения, то тут много достоинств: меньший вес, большая жесткость за счет большего расстояния между подшипниками, меньше потерь энергии - больше накатистости колес, хорошая надежность крепления, при правильном использовании сорвать со шлицов кассету почти невозможно, можно менять не всю кассету, а отдельные ее звезды при необходимости.
Как выбрать втулку:
Прежде всего нужно решить, где и насколько часто вы будете на велосипеде ездить. Важно обращать внимание на вес датели, ее устойчивость перед нагрузками и вибрациями, влаго- и пылезащищенность. К примеру, втулку из шоссейного велосипеда никак нельзя использовать при агрессивной езде по пересеченной местности.
В том случае, если заниматься серьезно каким-нибудь велоспортом вы не планируете, а хотите просто ездить по городу и несложным условиям, то тут можно опираться исключительно на ваши финансовые возможности. Потому как чем выше уровень втулки - тем она прочнее и лучше, естественно.
Еще необходимо знать, сколько на фланцах отверстий под спицы. Наиболее распространенными вариантами являются 36 и 32, однако в некоторых разновидностях велосипедов, например в шоссейных, все может быть иначе. А если во втулке будет неправильное число отверстий - совместить ее с ободом не выйдет.
Какой выбрать подшипник, промышленный или насыпной, решаете вы самостоятельно исходя из условий езды, об этом мы писали выше.
Обратить внимание нужно еще на способ крепления задних звезд и их тип, который может быть шлицевым или резьбовым. Шлицы кассет различных производителей могут быть разными по высоте и ширине, поэтому совмещать их порой бывает невозможно. Если случайно ваша втулка имеет более широкий барабан, чем необходимо, в свободное пространство можно поместить проставки, т.н. "спейсеры".
Помимо прочего, обратите внимание на тип крепления тормозного ротора. Самыми распространенными среди всех являются резьбовое «Centerlock» и с помощью шести болтов.
Если финансовые возможности позволяют и при определенных условиях езды очень хороши планетарные втулки. По удобству и длительности срока использования им равных нет, но они дороже, естественно.
Обслуживание втулки.
Исправная работа втулки нуждается с периодическим ее обслуживанием. Важно проводить такие манипуляции, как:
-
замена подшипников в обойме или шариков подшипников;
-
подтяжка конусных гаек периодическая;
-
на тормозной втулке нужно регулировать колодки;
-
смазка с внутренней стороны всех деталей, а через каждые 500 км - полная замена смазки.
Если не выполнять такие необходимые меры - может потребоваться ремонт либо даже замена втулки. Симптомами, подтверждающими необходимость замены или ремонта принято считать: шатание и громыхание втулки, колеса люфтит при движении, наличие посторонних звуков во время вращения, хруста изношенных подшипников, трение в подшипниках и плохой накат.
Расшатанную, гремящую или люфтующую втулку можно подправить подтягиванием с помощью специальных ключей. Но тут важно не перетянуть, иначе колесо начнет плохо вращаться, что приведет к порче подшипников.
Плохой накат и посторонние звуки можно исправить хорошей смазкой или же заменой подшипников.
Еще хочется посоветовать не заниматься самостоятельным ремонтом без наличия необходимых знаний, опыта и инструментов. Профессиональные работники велосервисов могут сделать все качественно и быстро, выявив точную причину.
