Интегрированные рулевые колонки: когда подшипники встречаются с рамой напрямую

Интегрированная рулевая колонка — это эволюция велосипедного рулевого управления. Никаких стальных чашек, запрессованных в раму. Никаких лишних деталей между подшипником и карбоном. Подшипник садится прямо в расточку рулевого стакана рамы — и это одновременно гениально просто и пугающе требовательно к точности изготовления и установки.

В этом тексте разбираем, что такое интегрированная рулевая колонка, чем она отличается от полуинтегрированной, какие стандарты бывают и почему замена подшипников в такой системе — это работа для мастера с правильным инструментом.

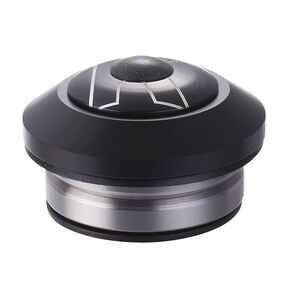

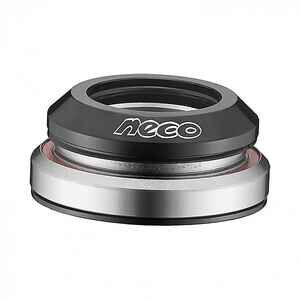

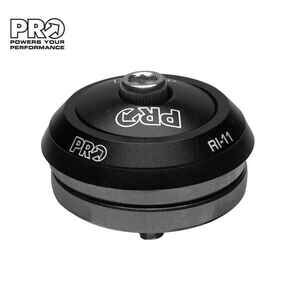

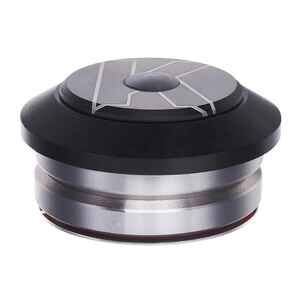

Что такое интегрированная рулевая колонка

В интегрированной системе подшипники устанавливаются непосредственно в раму, без промежуточных чашек. Посадочные места под подшипники выточены прямо в рулевом стакане рамы — сверху и снизу. Подшипник вставляется в это посадочное место, и на него опирается вилка через конусное кольцо.

Главное преимущество — экономия веса и пространства. Нет чашек, нет лишних деталей, рулевая выглядит максимально чисто и минималистично. Главный недостаток — требования к точности. Посадочное место в раме должно быть выполнено с микронными допусками, и подшипник должен садиться в него идеально плотно. Если посадочное место разбито или изношено, простой заменой подшипника проблему не решить.

Чем интегрированная колонка отличается от полуинтегрированной

Разница принципиальная, и путать их нельзя.

• Полуинтегрированная колонка. Подшипники сидят в чашках, а чашки запрессованы в раму. Чашки видны снаружи. Подшипник можно заменить отдельно от чашек. Конструкция более ремонтопригодна и прощает небольшие ошибки при запрессовке.
• Интегрированная колонка. Чашек нет. Подшипники вставляются прямо в раму. Посадочные места — часть рамы, их нельзя заменить отдельно. Если посадочное место повреждено, это проблема рамы, а не колонки.

Определить тип просто: посмотрите на рулевой стакан. Если между рамой и вилкой видны металлические чашки — это полуинтегрированная. Если подшипник уходит прямо в раму, и чашек не видно — интегрированная.

Стандарты интегрированных рулевых колонок

Мир интегрированных колонок — это зоопарк стандартов. Вот основные, которые встречаются на современных велосипедах.

• IS (Integrated System). Самый распространённый стандарт. Внутренний диаметр посадочного места — 41 мм для верхнего подшипника и 52 мм для нижнего. Используется на многих шоссейных и горных велосипедах.
• Campagnolo Hiddenset. Стандарт, продвигаемый Campagnolo. Посадочный диаметр 41.8 мм. Несовместим с IS, требует подшипников именно под этот размер.
• Zero Stack (ZS). Технически это полуинтегрированный стандарт, но его часто путают с интегрированным. Чашки есть, но они утоплены в раму заподлицо.
• Специфические стандарты. Некоторые производители, особенно в шоссейном сегменте, используют собственные размеры. Перед покупкой всегда проверяйте спецификацию рамы.

Как подобрать интегрированную рулевую колонку

Подбор интегрированной колонки требует точных замеров. Вот что нужно знать.

• Внутренний диаметр посадочного места в раме. Верхний и нижний диаметры могут различаться. Стандартные значения: 41 мм, 41.8 мм, 42 мм, 52 мм. Замеряется штангенциркулем с точностью до десятых долей миллиметра.
• Диаметр штока вилки. 1 1/8 дюйма (28.6 мм) — стандарт. Конический 1.5 дюйма — усиленный горный.
• Угол фаски подшипника. Интегрированные подшипники имеют скошенную внутреннюю обойму под определённым углом (обычно 36° или 45°). Угол должен совпадать с конусным кольцом на вилке.

Если не уверены в размерах — привозите велосипед или старые подшипники. Мы замерим и подберём интегрированную колонку нужного стандарта. Ошибка даже в полмиллиметра здесь критична.

Замена подшипников интегрированной колонки: ювелирная работа

Замена подшипников в интегрированной колонке — это процедура, которая требует аккуратности и правильного инструмента. Подшипник сидит в раме плотно, и выбивать его молотком и отвёрткой — гарантированный способ повредить посадочное место.

Правильный порядок: снять вилку, аккуратно выпрессовать старый подшипник с помощью съёмника, очистить посадочное место от грязи и коррозии, проверить состояние поверхности. Если есть задиры или выработка — может потребоваться обработка. Новый подшипник запрессовывается строго ровно, без перекоса, с контролем усилия.

В нашей мастерской мы делаем это ежедневно. Никаких молотков, никаких перекосов. Старые подшипники выпрессовываются, посадочные места проверяются, новые запрессовываются с правильным инструментом. Плюс настройка натяжения — без люфта и без закусывания.

5 причин купить интегрированную рулевую колонку в M-Velo

• Подбор по стандарту. IS, Campagnolo, специфические размеры — найдём нужный подшипник под вашу раму.
• Оригинальные подшипники. Качественные картриджи с правильной геометрией фаски.
• Точные замеры. Привозите раму или старые подшипники — замерим с точностью до десятых долей.
• Профессиональная запрессовка. Без молотков, перекосов и повреждений рамы.
• Гарантия и доставка. Официальная гарантия. Доставка по Минску и Беларуси за 1–3 дня.

Часто задаваемые вопросы

Как узнать, какая у меня колонка — интегрированная или полуинтегрированная?

Посмотрите на рулевой стакан. Если между рамой и вилкой видны металлические чашки — полуинтегрированная. Если подшипник уходит прямо в карбон или алюминий рамы, и чашек не видно — интегрированная. Если сомневаетесь — пришлите фото, подскажем.

Можно ли заменить интегрированные подшипники на чашечную систему?

Нет. Рама спроектирована под конкретный тип колонки. Если рама под интегрированную систему, установить туда чашки не получится — посадочные места для этого не предназначены.

Что делать, если посадочное место в раме разбито и подшипник болтается?

Это серьёзная проблема. Если посадочное место в карбоновой раме изношено, потребуется ремонт в специализированной мастерской: наращивание материала и повторная расточка. В некоторых случаях помогает установка подшипника с фиксирующим составом, но это временное решение.

Как часто нужно менять подшипники интегрированной колонки?

При нормальной эксплуатации — раз в 3–5 сезонов. При частой езде в дождь и грязь — чаще. Сигналы к замене: стук при торможении, закусывание руля, песчаный хруст при вращении.

Можно ли установить интегрированную колонку на старую раму?

Нет, если рама не была спроектирована под интегрированную систему. Расточить рулевой стакан старой рамы под интегрированные подшипники практически невозможно — проще купить новую раму.
